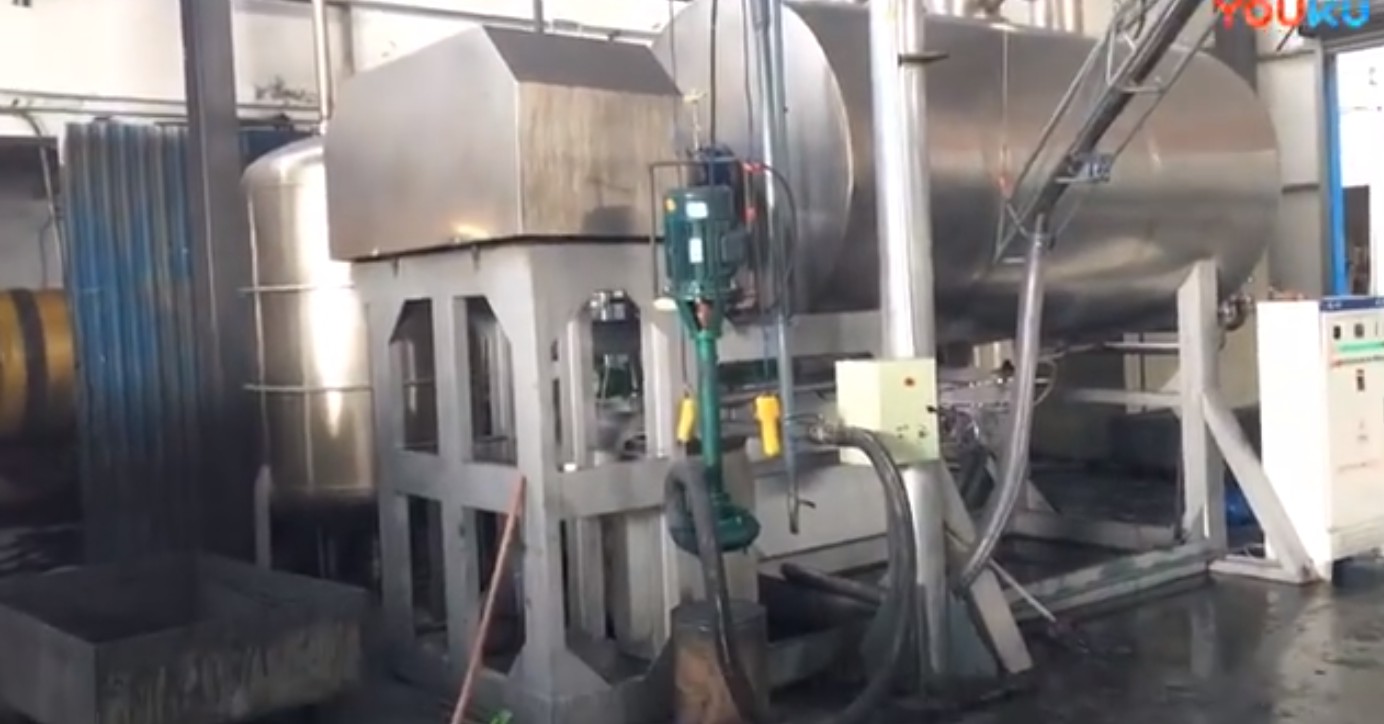

動畫演示
產品概述

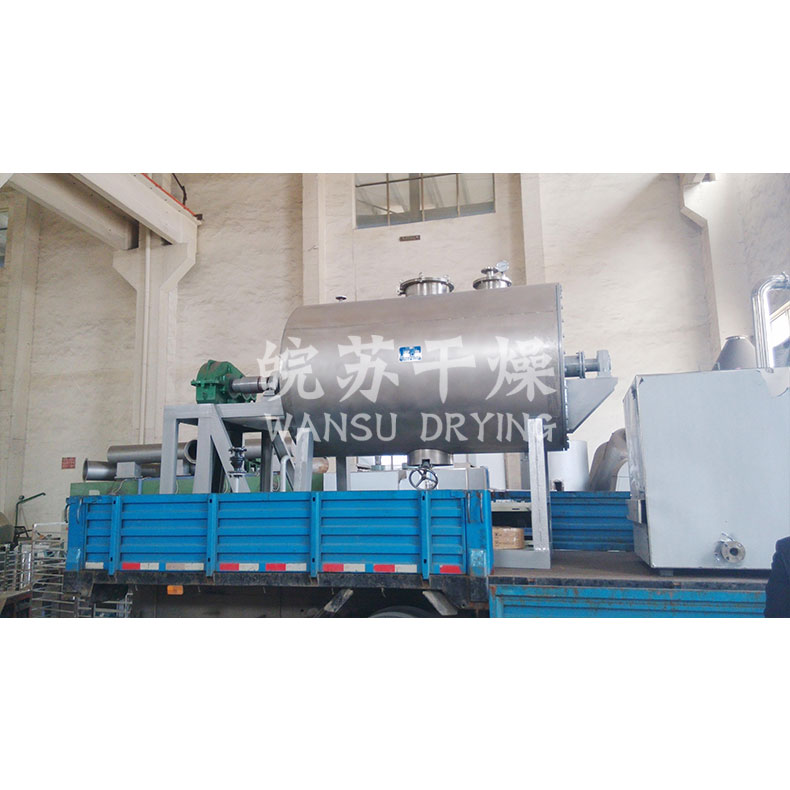

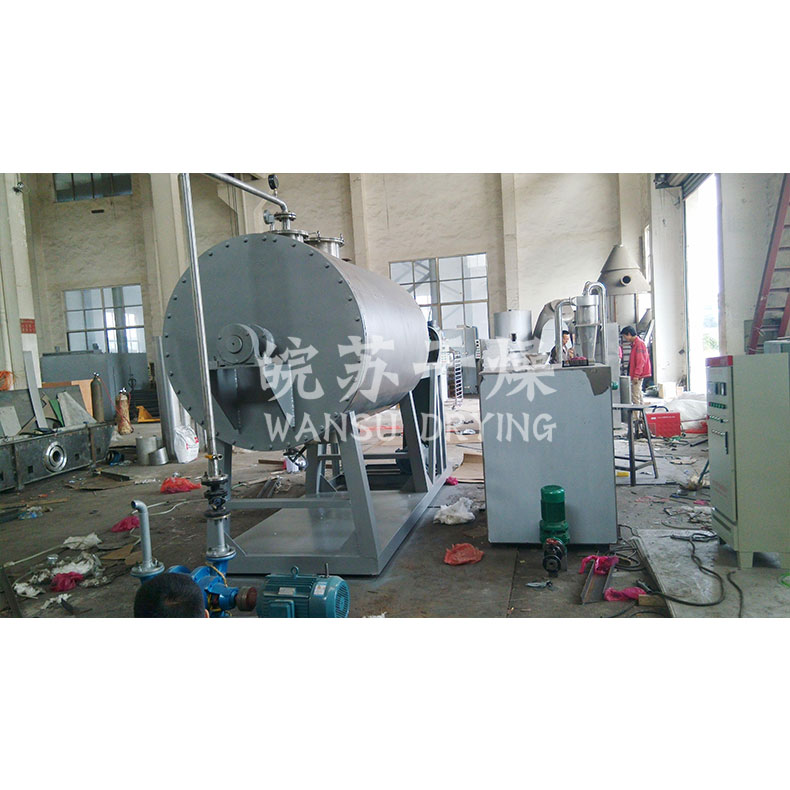

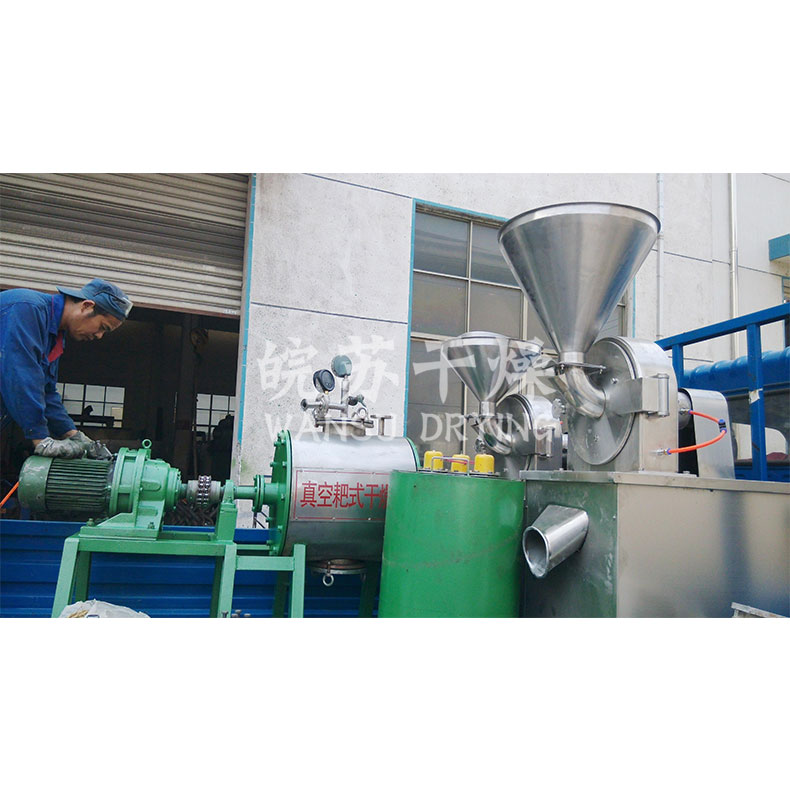

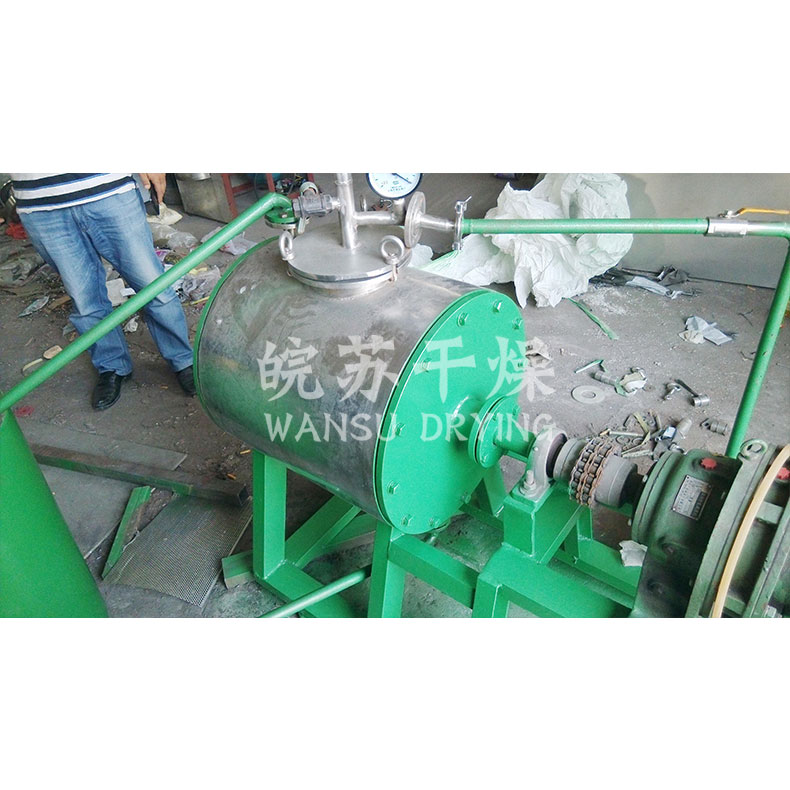

PG型真空耙式干燥機系臥式間歇傳導干燥設備,本機借助于中心軸上的耙葉,定時間隔反向轉動,物料隨著耙葉正向轉動移至兩側,而隨著反向轉動則由兩側匯至中心。由于在耙葉不斷攪拌下,物料與筒壁接觸時,表面不斷更新,且受到蒸汽間接加熱,使物料內濕份不斷汽化,同時被真空泵及時抽出。鑒于操作真空度高達400-700mmHg,濕份沸點降低,物料表面濕份蒸汽壓遠大于機內蒸發空間的濕份蒸汽壓,有利于其內部濕份蒸發,促進了干燥,從而達到干燥目的。根據產品性狀及要求,經一定干燥時間的,干燥成品從筒體下部快開口卸出,其濕含量通常可達0.1%~0.05%(濕)。
應用范圍
主要供易氧化、易破碎、熱敏性類粉粒狀、漿狀、膏糊狀物料的干燥加工,如顏料、燃料及中間體、塑料、樹脂、無機鹽、藥品及陶土等物料使用。
性能特點
1、物料干燥均勻,避免氧化、過熱,可得到含水量極低的產品,對產品顆粒要求不高的物料不需要粉碎即可包裝。
2、蒸發強度高,一般可蒸發10-15㎏(水)/㎡·h。
3、沒有空氣介入,冷凝器負荷很小,可方便回收物料溶劑。
4、溶劑蒸汽夾帶物經袋濾器過濾后,沒有環境污染。
5、蒸汽量小 ,由于真空耙式干燥機多用蒸汽通入夾套,利用蒸汽加熱物料,處理每公斤成品的耗用蒸汽量較小,一般為1.3~1.5㎏蒸汽。
6、出料閥在筒體內無死角球閥,方便卸料。
7、熱介質可用水蒸汽、導熱油、熱水或鍋爐煙道廢氣。
8、真空耙式干燥機操作簡便,定員少,勞動強度低。
9、物料外逸極少,降低成本的同時也改善了環境。
產品參數
型號 | 機型 | |||||||
名稱 | 單位 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 7000 |
工作容積 | L | 300 | 600 | 900 | 1200 | 1800 | 3000 | 4200 |
功率 | Kw | 5.5 | 7.5 | 7.5 | 11 | 15 | 22 | 30 |
簡體尺寸 | mm | Φ600×1800 | Φ800×2000 | Φ1000×2000 | Φ1000×2600 | Φ1200×2600 | Φ1400×3250 | Φ1600×3600 |
夾層壓力 | Mpa | ≤0.29 | ||||||
筒內壓力 | Mpa | ~-0.1 | ||||||
主軸轉速 | r/min | 5~20 |
